邦威试验机使用指南¶

试验机介绍¶

邦威试验机主要可以进行建筑结构的弯曲、压缩、拉伸等性能试验，试验对象包括柱、梁、墙、框架、节点等。组成部分为反力架、作动器、电脑和控制柜。

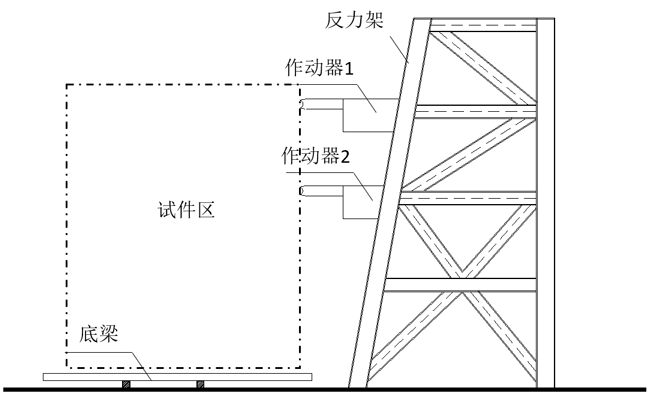

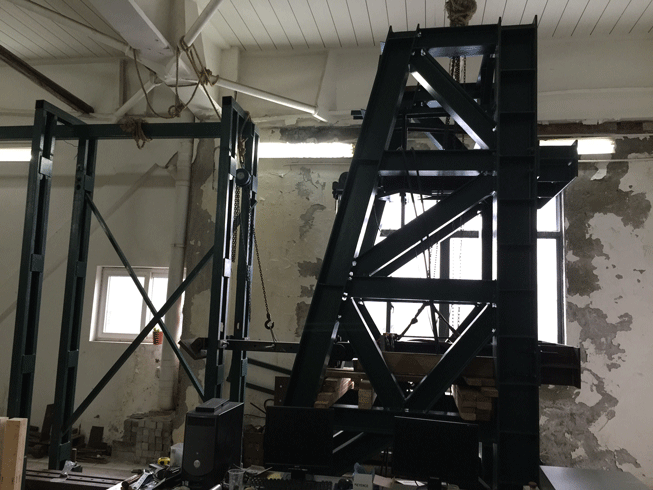

试验机布置图如下图所示：

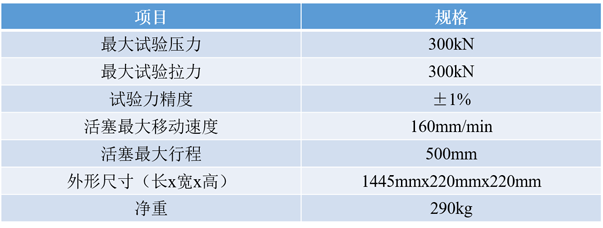

试验机有关规格参数如下表：

试验机使用说明¶

试验机的使用顺序为：启动电脑-启动控制柜-启动控制软件-启动油泵和高压-伸出作动器连接试件-开始试验-试验结束收回作动器-关闭油泵-关闭电脑控制软件-关闭控制柜-用U盘拷贝试验数据-关闭电脑

1.启动电脑

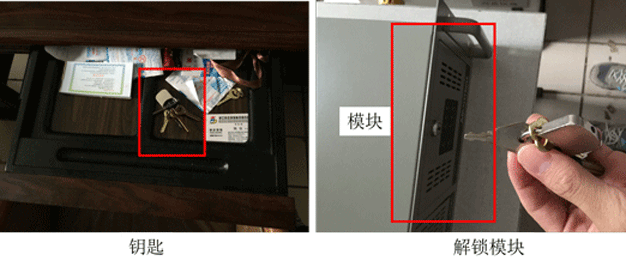

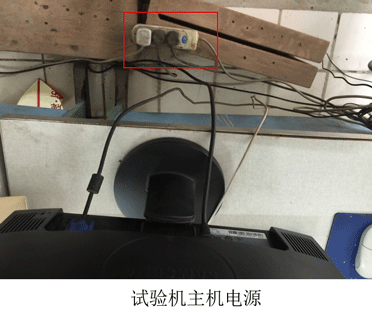

试验机由其前方的电脑控制，电脑主机需通过钥匙方能打开，如下图。打开图示模块后，按动里侧黑色开关，即可启动机器。（钥匙在办公桌的键盘抽屉中，试验机的说明书在抽屉下面的柜子中，如有其他问题，请在试验前，仔细阅读相关说明书）

2.启动控制柜

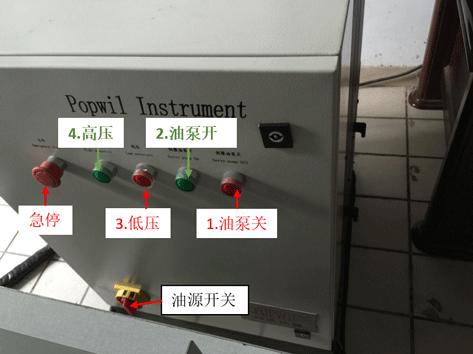

控制柜在电脑右侧，面板如下图：

电脑是winXP系统，操作同普通计算机,桌面上有一个名为 POPWARE_S2J_Auto.exe 的软件，双击打开即可。

控制柜开启顺序为：旋转控制柜开关-打开软件-按2号按键打开伺服油泵-按4号按键开启高压。此时即可通过软件控制作动器的进退。控制柜关闭顺序为：按3号按键切换低压-按1号按键切换关闭伺服油泵-关闭软件-旋转油源开关关闭油源。

Note

一定要严格按照以上顺序开关控制油源，否则试验机无法正常启动，且可能损坏。

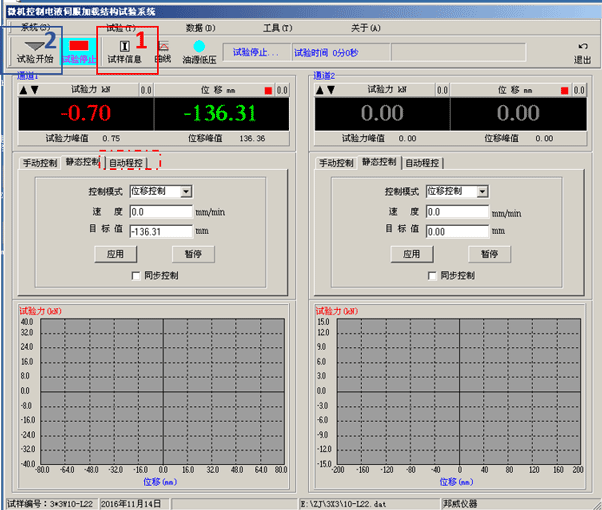

3. 单向加载试验软件操作软件操作界面如下图：

可以看到软件第一行为系统菜单，这一栏 系统 只有维护人员才会用到，试验进行前， 试验 可以设置保护参数和切换上下两个作动器，如下图，要使用的通道勾选允许，不使用的勾选禁止即可。通道1是位置较低的作动器，通道2是高处的作动器。

数据 一般情况下不需要更改， 工具 选项中有编程器，在下文会有介绍。

软件界面第二行是快捷键按钮，分别为 试验开始 试验停止 试样信息 曲线 油源低压 和 状态显示面板 ，以下按使用顺序进行介绍：

状态显示面板：用于显示设备的当前状况，十分重要，如有故障情况会在此显示。应当最先检查此处。

试样信息 : 填写试验试件的信息和存储路径，只有在试验开始前正确填写，才能将试验数据保存下来。

曲线 : 根据设定的荷载限制和位移限制，调整横纵坐标，方便观察试验的荷载-位移曲线。

试验开始 :调整好以上参数后，单向加载试验即可点击此按钮，从此时开始，试验数据将被记录在指定文件夹中。

试验停止 :完成试验后，点击此按钮，结束数据采集，作动器保持此刻状态，试件不会自动复位。

油源低压 :显示油泵此时的状态，当切换到高压会变红。

软件第三行是通道控制和参数显示窗口，可以看到两个通道。可以分别控制两个两个作动器。从图中可见 试验力 和 试验位移 右上角有 0.0 按钮，可进行试验前的清零操作。清零操作只可在试验开始前进行。

接下来的控制模式栏，可以选择 手动控制 和 静态控制 ，一般只有静态控制出现异常，排除故障时，需要切换到手动控制。静态控制下的控制模式有 位移控制 和 力控制 可根据加载类型进行选择。

Note

经验表明，邦威仪器的力控制模块并不准确，因此推荐使用位移控制加载。

在对应通道的控制页面输入速度和相应目标值，点击 应用 作动器即开始工作，以设定速度向目标位移方向前进，途中若想改变，可点击暂停重新输入新的速度和目标值，再次点击 应用 ，也可以直接输入新的速度和目标值，点击 应用 。

Note

输入的速度值是绝对值，不管是作动器前进还是回缩，都是输入正值。目标值有正负之分，以归零后的点作为原点输入即可。作动器前进位移为正，回缩位移为负。

做单向加载试验，只需要在试验开始后，在静态控制中输入参数并点击应用，即可实现单向加载，达到目标值之后，点击试验停止，即可将试验数据完整保存下来。

4.往复加载试验软件操作

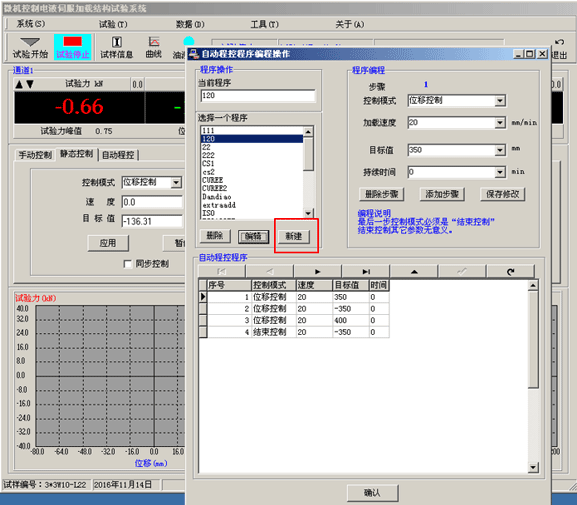

若要实现往复加载，需要点击界面顶部的 工具 进入编程器，如下图：

点击 新建 ，根据自己的加载规则设定位移进行编辑即可。

Note

最后一步必须为结束控制，且最后一步输入的参数没有意义。如果需要在加载完毕时复位，需要在之前一步设定回到零点，再结束控制。

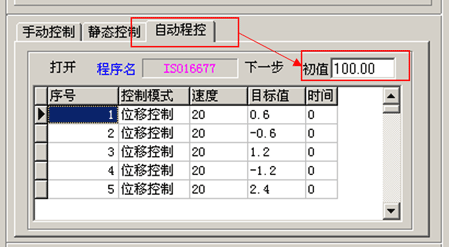

编订加载规则之后，选择主界面的 自动程控 模块，打开编订的加载规则，在初值处填写 100 点击试验开始即可开始试验。（这里的100可以看做是100%，此数值乘以程控中的目标值，才是实际的位移值）

Note

往复试验中，试验机可以随时点击 试验停止 来停止试验。但是停止后，不可以重启动。想要在原来的位置继续加载，必须重新编辑新的程控文件。因此试验设计时，一定小心设计，以免试验重做。

5.进行试验

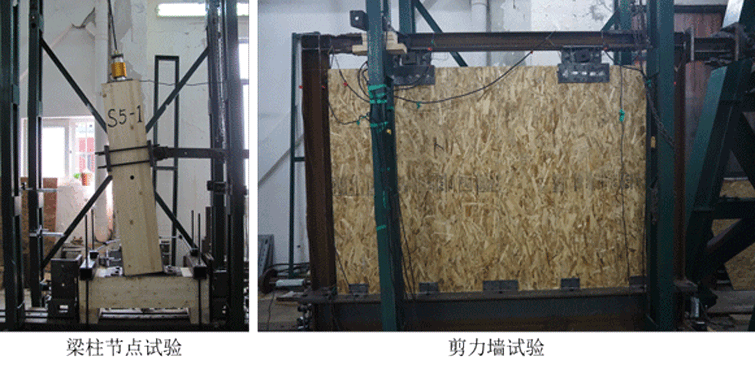

进行试验前要做好各项准备工作，阅读之前设计试验的内容。这里以几个试验为例作为参考。

注意事项¶

由于涉及到用电操作，试验时请确保有人陪同，不要一人独自进行试验。
每次试验后，活塞需缩回缸底，以保证活塞杆的干净，避免表面损伤和减小阻力。
设备暂停使用时应将油泵电机关闭，离开设备前应给系统断电。
试验前应对试验力和位移的最大值有所估计，避免超过量程。
应每次试验之前，启动机器进行加载头的连接再开始试验。不可在连接完成后，关闭油泵，待次日再加载。因为油泵开启时，进油过程中作动器会发生移动，可能会对试件造成一定的损坏，尤其是小型构件，可能会造成一定的初始缺陷。

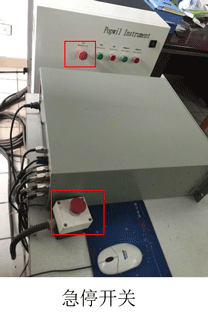

桌面上和控制油源面板上各有一个急停开关，用于在紧急情况下停止作动器，其他情况应正常开关。
试验结束应当卸除压力以后再关闭油泵，急停之后，应先卸除压力方能再次开启油泵。
当发现作动器油泵漏油时，应当立即停止试验，联系厂家检查和更换密封圈。
机器出现任何问题，请拨打电话：0571-85024352 联系邦威厂家寻求技术支持，并在试验室的维护登记表上做记录。

常见故障问题解决¶

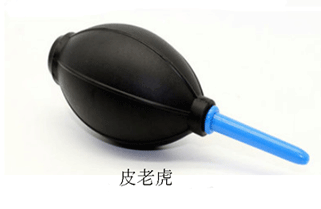

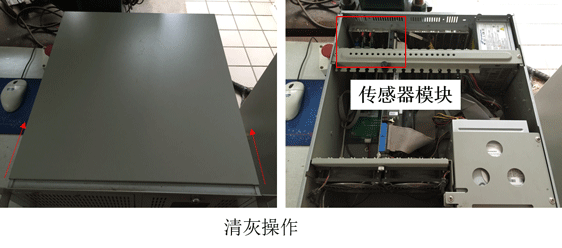

由于试验机使用时间较长，在阴雨天气或者潮湿季节过后，出现电脑无法启动情况。此时可以打开电脑主机盖，对左上角的传感器，使用实验室的“皮老虎”（气吹）进行清灰操作，再按原布置插回，即可启动。（操作方法与擦拭内存条类似，建议有拆装电脑经验的同学尝试。清灰前请务必关掉背面的电源）

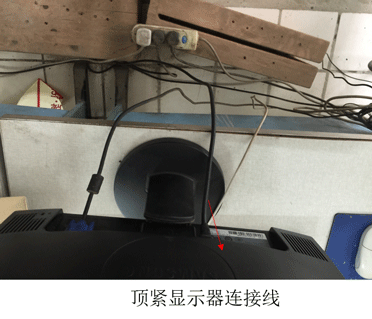

有时接通电源会有显示器不亮情况发生，这是由于显示器背后的连接线接触不良。从后面轻轻推紧即可打开。
